2008年11月14日，赛莱默旗下品牌 OI 为NASA研制生产的专用总有机碳分析仪 (TOCA) ，随奋进号航天飞机发射升空往国际空间站服役，用于检测国际空间站循环水净化后的有机碳含量，使宇航员能够安全地循环处理和利用包括冷凝水、尿液等在内的不同水源的水。这充分体现了赛莱默在TOC分析仪领域的技术和实力。

赛莱默发布的新版在线9220 TOC分析仪，较9210 TOC分析仪在仪器性能方面做了重大改进和提升。

仪器性能简介

9220 TOC分析仪采样加热过硫酸盐分析原理。

其主要工作步骤为：

将样品抽入注射器，加入磷酸，通过载气鼓泡，去除样品中的无机碳TIC；

将无TIC的样品转移到反应室，加入Na₂S₂O₈试剂并加热到98 ℃进行反应，将样品中的有机物氧化成二氧化碳；

以上样品进行冷却分离，有机物氧化产生的二氧化碳进入NDIR检测器进行测量，计算TOC浓度，其余液体样品作为废液排出。

与以上工作原理相对应，9220 TOC分析仪适用于饮用水、污水、地表水、地下水、工业循环水、工业过程水、制药厂注射水和清洗水的TOC检测。具体技术参数请参照后面附件一。

主要技术特点如下：

1.采用加热Na₂S₂O₈氧化法分析原理，可分析绝大部分溶于水的有机物，避免UV灯消耗和更换；

2.分析方法符合 USEPA 415.3 (源水和饮用水) 和 SM5310C (水和废水) ；

3.测量范围可达 0 - 300 ppm，适用于多种应用场合；

4.样品分析间隔5-9分钟，速度较快；也可根据需要确定合适的分析间隔，或采用外部信号触发分析；

5.自带6路样品分配器，2路连接标液，可自动进行标液校正；另外可连接 1 ~ 4 路样品进行分析，减少硬件投入；

6.标配载气系统，通过气泵抽取并过滤空气中的二氧化碳作为载气，免去现场载气要求；

7.无需专用试剂，提供试剂配方由用户自己采购、配制，减少使用成本；

8. NDIR (非色散红外) 检测器。

仪器配置概况

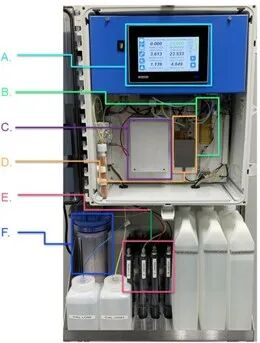

9220 TOC分析仪配置简洁明了，一个订货号套装就包含了9220在线TOC分析仪主机、安装支架、试剂托盘、启动包 ( 现场载气系统、3 个5升试剂桶、2个1升标液桶、2个进样溢流器 ) ，下图为仪器外观图。

主要组成部分介绍如下：

A.触摸屏和显示器。7英寸电容式触摸屏WSVGA显示屏，同时显示多路样品结果；

B.注射器/TIC去除。样品与磷酸一起被抽入注射器，用载气鼓泡，以去除总无机碳 (TIC) ；

C.NDIR检测器。内有65℃恒温装置，避免环境温度变化影响，保证分析过程前后一致；

D.TOC反应室。去除TIC的样品加入TOC反应室，加入Na₂S₂O₈试剂，在 98 ℃下反应，将有机物氧化成CO2；

E.溢流进样装置，最多可接4路不同样品；

F.工艺气体模块 (PGM) 。通过气泵抽取空气，经过罐内试剂吸收二氧化碳后，作为载气和去除 TIC 的吹扫气体。

上图左下角是两个1L的标液桶，右下角是三个4L的试剂桶，分别盛放蒸馏水、磷酸、Na₂S₂O₈试剂，容量大，可以满足较长时间的连续分析。仪器主机固定的背板和试剂托盘都已包含，现场安装方便快捷。

仪器操作要点

仪器正常工作时，需要满足以下几项要求：

磷酸和Na₂S₂O₈试剂、标液和样品管路应正常连接，并在正常分析前进行预填充；

系统压力和工艺气体模块 (PGM) 压力分别达到特定压力范围；

加热器温度和冷却器温度应达到正常工作温度；

应确定标液和样品的分析流程、确定标液浓度、样品分析间隔等条件；

应进行方法设置，规定样品取样体积、磷酸和Na₂S₂O₈试剂的体积等。

设置完成后，点击仪器主界面“START"按键即可开启分析步骤。点击“ABORT"即可停止分析。

仪器测试及结果

为保证对9220 TOC分析仪进行全面测量，我们参照“化学需氧量 (CODCr) 水质在线自动监测仪技术要求及检测方法" (HJ377- 2019) 进行。主要测试了 0 - 25 mg/L 的主量程分析范围，使用 0和25mg/L 标液进行仪器校正，然后分别测量 25mg/L 浓度的20%(5mg/L) 、50%(12.5 mg/L) 和80%(20mg/L) 浓度样品的示值误差、重复性、记忆效应等。另外，对于 0 - 300 mg/L 的分析范围也进行了简单的测试。

从测试结果来看，不同标液的示值误差、重复性、记忆效应等指标都符合检测标准要求，说明仪器整体性能优异。

仪器测试结论

通过整体测试，我们发现9220分析仪有如下特点：

1.仪器配置简洁明了，一个订货号就包含了分析仪主机、安装支架、试剂托盘、启动包，自带载气系统、试剂和标液桶及样品溢流装置，现场安装几乎不需要做其他准备。

2.仪器菜单简单易懂，各种状态和操作步骤实时显示，测量结果有列表和图形显示，一目了然。

3.仪器分析性能优异，测试多个标液样品，其示值误差、重复性、记忆效应等指标都满足“化学需氧量 (CODCr) 水质在线自动监测仪技术要求及检测方法" (HJ 377 - 2019) 的要求。

4.为保证在化工行业等防爆场合使用，已获得隔爆柜和9220分析仪的整体防爆认证，取得了两家防爆机构的认证证书，另外还可以配套稀释装置，分析更高浓度的样品。
